KT-EV ВІД HAHN – ПОВНИЙ КОМПЛЕКС ПОСЛУГ ДЛЯ ВХІДНИХ ДВЕРЕЙ:
Петля KT-EV від Hahn (Hahn KT-EV) передбачена для вхідних дверей вагою до 120 кг. При цьому вона має все те, що повинна мати петля: регулювання у 6 напрямках, простий монтаж і швидке налаштування. Починаючи з березня 2010 р. ми пропонуємо альтернативний варіант KT-EV з самонарізними гвинтами з буром. Завдяки цьому, нам ще раз вдалося значно скоротити час монтажу. Додатково слід зазначити, що петля може універсально застосовуватись на багатьох профільних системах. Петля KT-EV від Hahn пропонує дверевиробникові 3 діапазони регулювання прижиму, а саме: від 15 - 20 мм ,18- 23 мм та від 22-27 мм має три розміри п'ятки рамної частини: для дуже вузьких , вузьких та для стандартних рам - та ще й пройшла сертифікацію за системою CE.
Сфери застосування
Основні вхідні двері
Бічні вхідні двері
Внутрішні двері
Зовнішні двері
Квартирні двері з замком
Матеріал
виготовлена з екструдованого алюмінія
вид кріплення
Безпосереднє кріплення на рамі та створці, на замовлення можливо отримати ступінчатий перехідник для ПВХ.
альтернативно можна замовити і з самонарізними гвинтами з буром
НОВИНКА! - Тепер петлю можна замовляти і з кріпленням KT-FIX
Конструкції
3 Діапазони прижиму: 15 - 20 мм, 18 -23 мм, 22 - 27 мм
Навантаження
залежно від конструкції профіля, макс. 120 кг
Регулювання
Встановлена створка регулюється у 6 напрямках:
Регулювання по горизонталі: плавне ± 5 мм
Регулювання висоти: плавне + 3 мм / - 2 мм
Регулювання прижиму: ± 2,5 мм
Сертифікати
Сертифіккація за системою CE згідно норми EN 1935, клас петлі 13, Зірка SKG 2
Кольори
Будь-який колір за системою RAL

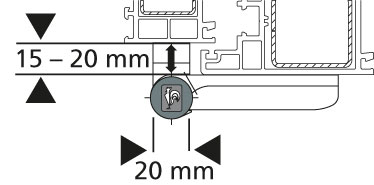

15-20 MM (20 MM)
БЕЗПОСЕРЕДНЄ КРІПЛЕННЯ НА ПРОФІЛЬ
З САМОНАРІЗН. ГВИНТАМИ З БУРОМ
KT-FIX
БЕЗПОСЕРЕДНЄ КРІПЛЕННЯ НА ПРОФІЛЬ
P207E0000 = RAL 9010
P207G0000 = RAL 9016
P20750000 = RAL 8077
З САМОНАРІЗН. ГВИНТАМИ З БУРОМ
P207E0050 = RAL 9010
P207G0050 = RAL 9016
P20750050 = RAL 8077
KT-FIX
P207E0F00 = RAL 9010
P207G0F00 = RAL 9016
P20750F00 = RAL 8077
15-20 MM (15 MM)
БЕЗПОСЕРЕДНЄ КРІПЛЕННЯ НА ПРОФІЛЬ
З САМОНАРІЗН. ГВИНТАМИ З БУРОМ
KT-FIX
БЕЗПОСЕРЕДНЄ КРІПЛЕННЯ НА ПРОФІЛЬ
P207E0012 = RAL 9010
P207G0012 = RAL 9016
P20750012 = RAL 8077
З САМОНАРІЗН. ГВИНТАМИ З БУРОМ
P207E0052 = RAL 9010
P207G0052 = RAL 9016
P20750052 = RAL 8077
KT-FIX
P207E0F12 = RAL 9010
P207G0F12 = RAL 9016
P20750F12 = RAL 8077

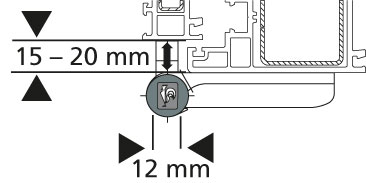

15-20 MM (12 MM)
БЕЗПОСЕРЕДНЄ КРІПЛЕННЯ НА ПРОФІЛЬ
З САМОНАРІЗН. ГВИНТАМИ З БУРОМ
KT-FIX
БЕЗПОСЕРЕДНЄ КРІПЛЕННЯ НА ПРОФІЛЬ
P207E0003 = RAL 9010
P207G0003 = RAL 9016
P20750003 = RAL 8077
З САМОНАРІЗН. ГВИНТАМИ З БУРОМ
P207E0054 = RAL 9010
P207G0054 = RAL 9016
P20750054 = RAL 8077
KT-FIX
P207E0F03 = RAL 9010
P207G0F03 = RAL 9016
P20750F03 = RAL 8077
18-23 MM (20 MM)
БЕЗПОСЕРЕДНЄ КРІПЛЕННЯ НА ПРОФІЛЬ
З САМОНАРІЗН. ГВИНТАМИ З БУРОМ
KT-FIX
БЕЗПОСЕРЕДНЄ КРІПЛЕННЯ НА ПРОФІЛЬ
P207E0008 = RAL 9010
P207G0008 = RAL 9016
P20750008 = RAL 8077
З САМОНАРІЗН. ГВИНТАМИ З БУРОМ
P207E0051 = RAL 9010
P207G0051 = RAL 9016
P20750051 = RAL 8077
KT-FIX
P207E0F08 = RAL 9010
P207G0F08 = RAL 9016
P20750F08 = RAL 8077

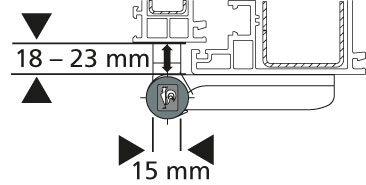

18-23 MM (15 MM)
БЕЗПОСЕРЕДНЄ КРІПЛЕННЯ НА ПРОФІЛЬ
З САМОНАРІЗН. ГВИНТАМИ З БУРОМ
KT-FIX
БЕЗПОСЕРЕДНЄ КРІПЛЕННЯ НА ПРОФІЛЬ
P207E0031 = RAL 9010
P207G0031 = RAL 9016
P20750031 = RAL 8077
З САМОНАРІЗН. ГВИНТАМИ З БУРОМ
P207E0053 = RAL 9010
P207G0053 = RAL 9016
P20750053 = RAL 8077
KT-FIX
P207E0F31 = RAL 9010
P207G0F31 = RAL 9016
P20750F31 = RAL 8077
22-27 MM (20 MM)
БЕЗПОСЕРЕДНЄ КРІПЛЕННЯ НА ПРОФІЛЬ
З САМОНАРІЗН. ГВИНТАМИ З БУРОМ
KT-FIX
БЕЗПОСЕРЕДНЄ КРІПЛЕННЯ НА ПРОФІЛЬ
P207E0080 = RAL 9010
P207G0080 = RAL 9016
P20750080 = RAL 8077
З САМОНАРІЗН. ГВИНТАМИ З БУРОМ
P207E0081 = RAL 9010
P207G0081 = RAL 9016
P20750081 = RAL 8077
KT-FIX
P207E0F80 = RAL 9010
P207G0F80 = RAL 9016
P20750F80 = RAL 8077
16,5-21,5 MM (20 MM)
БЕЗПОСЕРЕДНЄ КРІПЛЕННЯ НА ПРОФІЛЬ
З САМОНАРІЗН. ГВИНТАМИ З БУРОМ
KT-FIX
БЕЗПОСЕРЕДНЄ КРІПЛЕННЯ НА ПРОФІЛЬ
P207E0056 = RAL 9010
P207G0056 = RAL 9016
P20750056 = RAL 8077
З САМОНАРІЗН. ГВИНТАМИ З БУРОМ
P207E0057 = RAL 9010
P207G0057 = RAL 9016
P20750057 = RAL 8077
KT-FIX
P207E0F56 = RAL 9010
P207G0F56 = RAL 9016
P20750F56 = RAL 8077

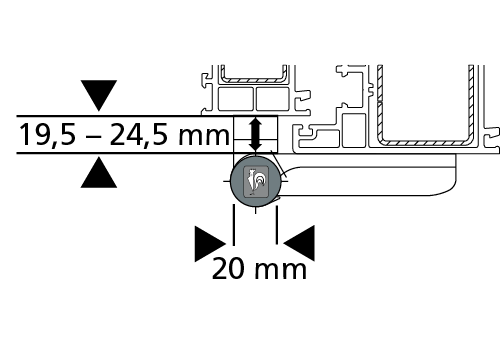

19,5-24,5 MM (20 MM)
БЕЗПОСЕРЕДНЄ КРІПЛЕННЯ НА ПРОФІЛЬ
З САМОНАРІЗН. ГВИНТАМИ З БУРОМ
KT-FIX
БЕЗПОСЕРЕДНЄ КРІПЛЕННЯ НА ПРОФІЛЬ
P207E0028 = RAL 9010
P207G0028 = RAL 9016
P20750028 = RAL 8077
З САМОНАРІЗН. ГВИНТАМИ З БУРОМ
P207E0029 = RAL 9010
P207G0029 = RAL 9016
P20750029 = RAL 8077
KT-FIX
P207E0F28 = RAL 9010
P207G0F28 = RAL 9016
P20750F28 = RAL 8077
CE-КЛАСИФІКАЦІЯ
KT-EV: 4 7 6 0 1 4 1 13
Art
Symbol
Клас
definition
використання класу
4
Клас 4: Дуже високе навантаження. Петлі для дверей, що піддаються частому і великому навантаженню
Термін служби
7
Клас 7: тестування на 200.000 циклів (тільки для дверних петель)
Маса тестованих дверей
6
Клас 6, маса тестової стулки- 120 кг.
Вогнетривкість
0
Клас 0: не приданість для використання на протипожежних дверях (EN 1634-1)
Безпека експлуатації
1
Всі петлі мають відповідати вимогам щодо безпеки екплуатації. Тому тут існує тільки клас 1.
Стійкість до корозії
4
клас 4: тест в сольовому тумані - 240 годин
Протизломність
1
Клас 1: принципова придатність для використання на протизломних дверях в залежності від оцінки вкладу дверних петель в забезпечення протизломної здатності відповідних дверей.
Клас петлі
13
Клас 13: петлі цього класу відповідають вимогам при дуже високому навантаженні
Код класифікатора 4 7 6 0 1 4 1 13 говорить про наступне: дана дверна петля була перевірена на придатність до дуже великих навантажень (4), тестування на витривалість (7) - 200.000 циклів, (6*) - для дверей вагою до 120 кг, (0) - не придатна для протипожежних дверей, (4) - тест на антикорозійність протягом 240 годин і цифра (1) означає, що петля придатна для використання на дверях з підвищеними якостями щодо взлому.
*) Крім того, протягом тестування згідно EN 1935 петля з позитивним результатом витримала двадцять циклів під вагою 240 кг і п ’ять циклів під вагою 360 кг.
