Ovaj sistem šarki nudi mogućnost kombinacija i varijante pričvršćivanja za otvaranja ka spolja i unutra, čak i za kombinacije profila sa srednjim okretnim profilom ili za kombinacije sa ugaonim, ojačanim štokom
Svi metalni delovi šarke su zaštićeni od korozije. Za izuzetne zahteve postoji i verzija sa delovima od nerđajućeg čelika
Postoje i specijalne izvedbe za harmonika- i protivprovalna vrata
Na raspolaganju za sve uobičajene aluminijumske i čelične profile
Svaka šarka za leva i desna vrata podjednako upotrebljiva
Održavanje ležaja nije potrebno
OPIS
Sastavite odmah svoj invidualni katalog proizvoda:

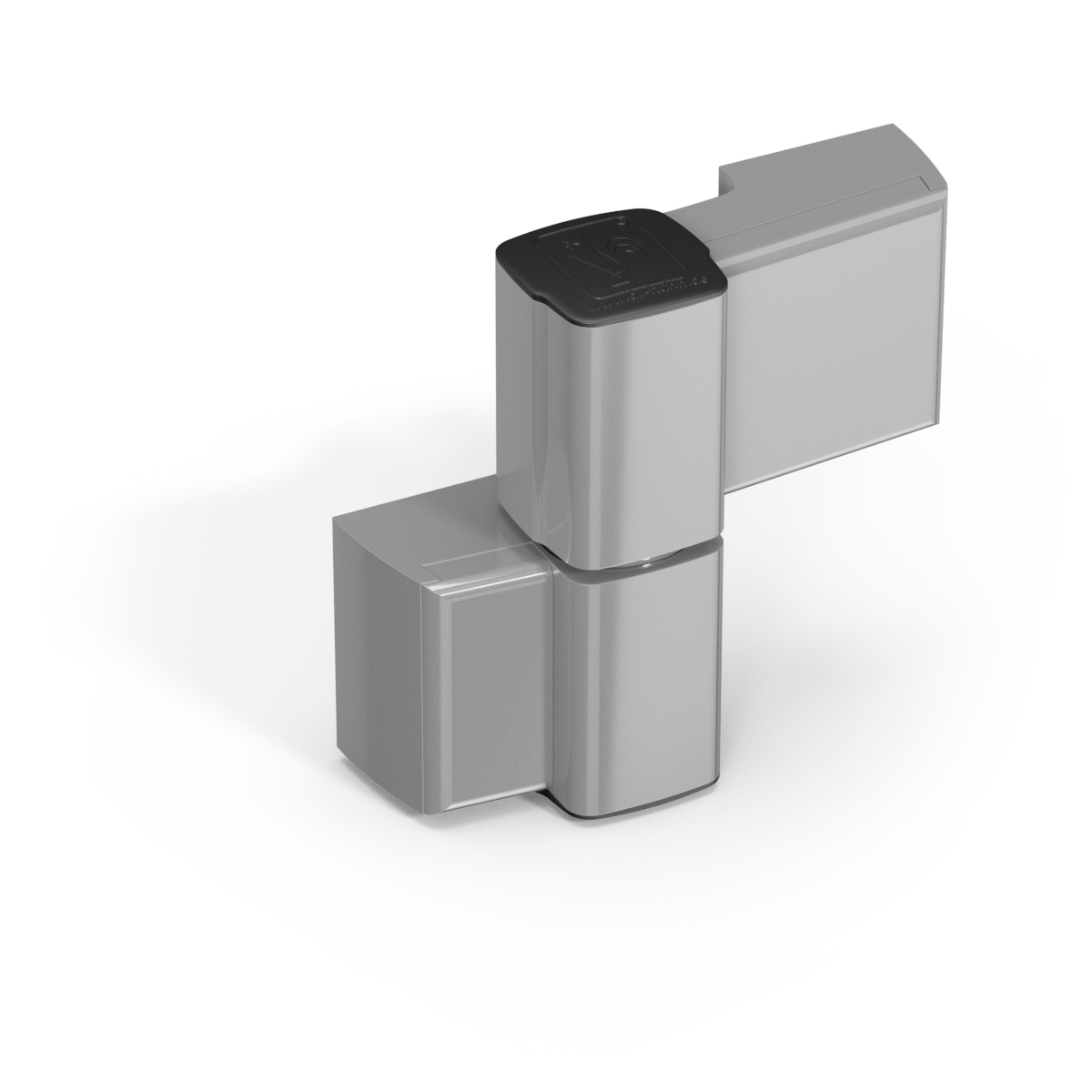

Razvoj sistema šarki Hahn Serie 60 AT optimizuje dizajn i usavršava tehniku. Stolar može da izabere kombinacijom raznih mogućih dimenzija i varijacija pričvršćivanja upravo onu šarku koja njegovim profilima odgovara. Za jednokomorne profile upotrebljavaju se pločice za pričvršćivanje. Za višekomorne profile može da se bira rešenje sa Anker-Schraube vijcima, ako su stenke profila deblje od 1,6 mm.
A Schraub-Anker vijci mogu se savršeno upotrebiti za specijalne zahteve, recimo za profile osetljive na pritezanje vijka.
Zbog konstruktivnih promena u novoj izvedbi se može horizontalno za ± 2,5 mm podešavati. Vertikalno je moguće i dalje do +3 mm podizati odnosno do – 2 mm spuštati. Najznačajnije olakšanje stolarijama je da se zbog podešavanja zaptivnog pritiska u većini slučajeva ne trebaju skidati krila.
Područja upotrebe
glavna ulazna vrata
sporedna ulazna vrata
unutrašnja vrata
spoljašnja vrata
vrata sa spec. funkcijom
zadnja vrata
Materijal
Proizvedeno od ekstrudiranog aluminijuma
Vrsta spoja
Anker-Schraube, Schraub-Anker ili sa pločicama za pričvršćivanje
Izvedbe
dva osna rastojanja: 20 mm i 36 mm
Nosivost
max. 220 kg. u zavisnosti od profila
Mogućnost podešavanja
krilo u 6 smerova podešljivo
Horizontalno podešavanje kontinualno, +/- 2,5 mm
Vertikalno podešavanje pomoću podiznog vretena + 3 mm / -2 mm
Podešavanje zaptivnog pritiska +/- 0,5 mm, samo u izuzetnim slučajevima treba skinuti krilo
Izbor boja
Šarke se mogu u eloksiranim nijansama ili u bilo kojoj RAL-boji poručiti
Ugao otvaranja
>180°
CE-KLASIFIKACIJA

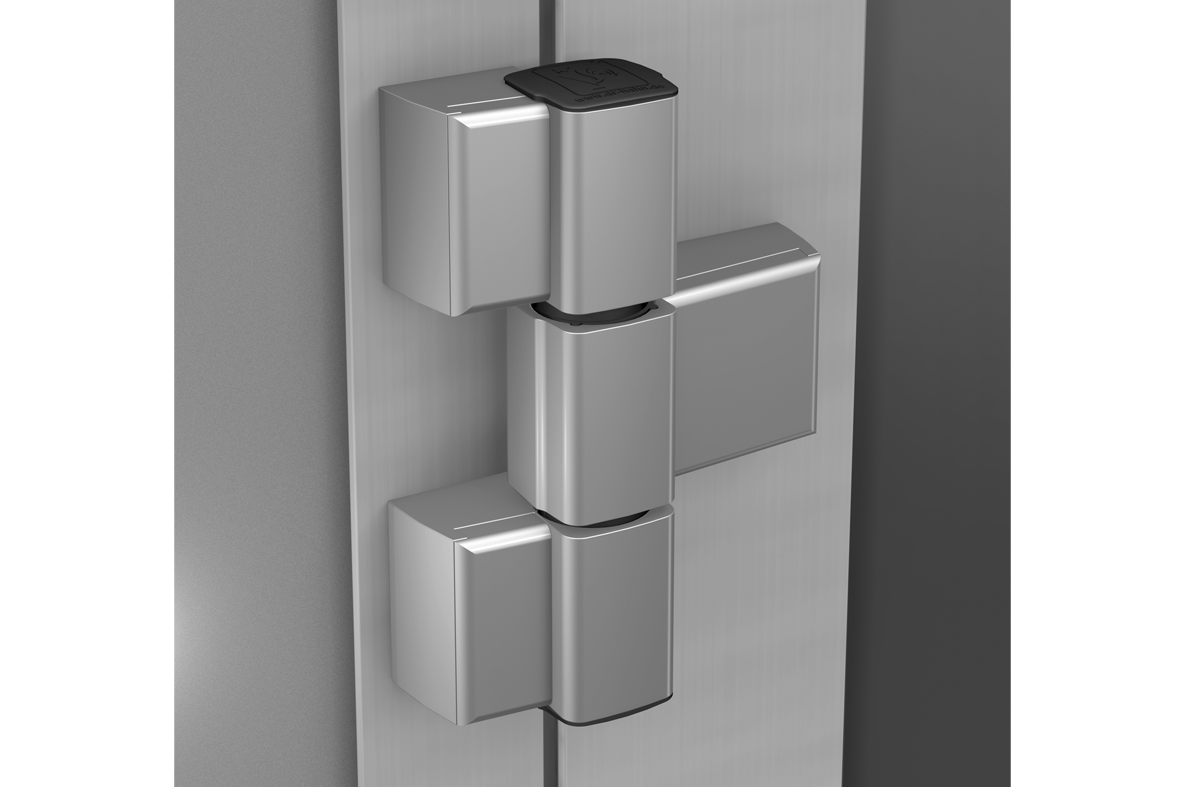

Serie 60 AT 3-teilig: 4 7 5 1 1 4 1 12
vrsta
ikona
Klase
značenje
Stepen upotrebe
4
Klasa 4: Veoma teška upotreba. Trake za vrata koja su izložena čestoj i nasilnoj upotrebi.
Podobnost na trajni rad
7
Klasa 7: 200.000 ciklusa testiranja (samo šarke vrata)
Težina ispitivanih vrata
5
Klasa 5, masa testiranih vrata je 100 kg.
Vatrootpornost
1
Klasa 1: pogodna za upotrebu na protupožarnim vratima (EN 1634-1)
Sigurnost za korisnika
1
Osnovne uslove za sigurnost upotrebe moraju ispunjavati sve trake. Dakle, tu je samo klasa 1.
Otpornost na koroziju
4
Klasa 4: 240 sati testa poprskana solju
Sprečavanje provale
1
Klasa 1: Za upotrebu na protuprovalnim vratima, ovisno o oceni doprinosa trake protiv vlage odgovarajućih vrata otpornih na provale.
Klase šarki
12
Klasa 12: trake ove klase ispunjavaju zahteve za veoma tešku upotrebu
Klasifikacija Serie 60 AT 3-teilig (нови)
Klasifikacija 4 7 7 0 1 5 1 14 znači sledeće: Jedna šarka (4) za jako velika opterećenja, koja je proverena u ispitivanjima izdržljivosti sa (7) 200.000 otvaranja, za vrata do (7) 160 kg mase, (0) koja nije pogodna za protivpožarna ,-dimna vrata, za korisnika (1) bezbedna, koja ima (5) najvišu klasu otpornosti na koroziju od 480 h i koja se (1) može upotrebiti za protivprovalna vrata i koja je svrstana u klasu 14. Zbog toga je izdržala i 20 otvaranja sa 320 kg i 5 otvaranja sa 480 kg po EN 1935.
